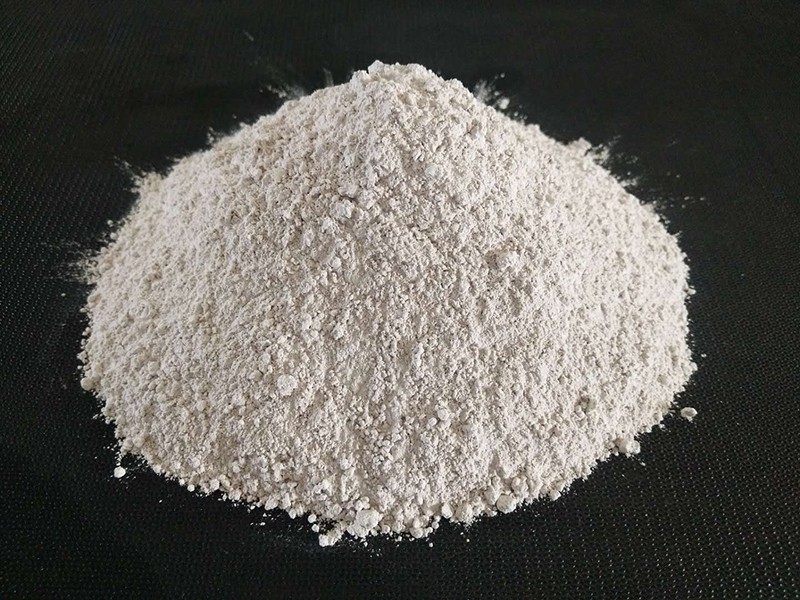

在陶瓷、耐火材料、玻璃及鑄造等工業(yè)領(lǐng)域，?鋯英粉?因其高耐火度、低放射性及優(yōu)異的化學(xué)穩(wěn)定性，成為關(guān)鍵原料。而?粒度?作為鋯英粉的核心參數(shù)之一，直接影響其加工性能、應(yīng)用效果及產(chǎn)品質(zhì)量。本文將從粒度定義、影響因素、測試方法及工業(yè)意義四方面，系統(tǒng)解析鋯英粉粒度的科學(xué)內(nèi)涵。

　　?一、粒度的定義與分類?

　　鋯英粉的粒度是指其顆粒的大小分布范圍，通常以?目數(shù)?或?微米為單位表示。例如，325目鋯英粉的顆粒直徑小于44μm，而200目則對應(yīng)74μm。根據(jù)應(yīng)用需求，鋯英粉粒度可分為以下三類：
　　?1.粗顆粒（≤80目）?
　　主要用于耐火材料領(lǐng)域，如玻璃窯爐的鋯搗打料、澆注料等。粗顆?？尚纬芍旅芏逊e結(jié)構(gòu)，提升材料的抗熱震性和耐侵蝕性。
　　?2.中顆粒（80-325目）?
　　廣泛應(yīng)用于陶瓷釉料、搪瓷釉料及鑄造涂料。中顆粒能平衡遮蓋力與流動性，確保釉面光滑平整，同時減少氣孔缺陷。
　　?3.細顆粒（≥325目，亞微米級）?

　　用于陶瓷、光學(xué)玻璃及電子材料。細顆?？娠@著提升材料的透明度、硬度及耐磨性，例如在液晶顯示屏基板玻璃中，亞微米級鋯英粉可降低光散射，提高顯示清晰度。

　　?二、影響粒度的關(guān)鍵因素?

　　鋯英粉的粒度分布受原料特性、粉碎工藝及后處理技術(shù)共同影響，核心因素包括：
　　?1.原料礦源與純度?
　　天然鋯英砂的粒度分布差異較大，高純度鋯英砂通常粒度更均勻，而含雜質(zhì)的礦石在粉碎過程中易產(chǎn)生異常粗顆?；蚣毞郏柰ㄟ^選礦提純優(yōu)化粒度。
　　?2.粉碎工藝選擇?
　　?機械粉碎?：球磨機、振動磨等設(shè)備通過研磨介質(zhì)碰撞實現(xiàn)顆粒細化，但易產(chǎn)生寬粒度分布，需配合篩分工藝控制精度。
　　?氣流粉碎?：利用高壓氣流加速顆粒碰撞，可獲得更窄的粒度分布，但能耗較高，適合特殊的應(yīng)用。
　　?濕法研磨?：在液體介質(zhì)中研磨可減少粉塵污染，同時通過分散劑防止顆粒團聚，但需后續(xù)干燥處理。
　　?3.后處理技術(shù)?
　　?篩分分級?：通過振動篩或氣流分級機將顆粒按尺寸分離，確保產(chǎn)品符合目標粒度范圍。

　　?表面改性?：添加分散劑或偶聯(lián)劑可減少細顆粒團聚，提升粒度均勻性。例如，硅烷偶聯(lián)劑處理后的鋯英粉在陶瓷釉料中分散性提高30%。

　　?三、粒度的測試方法?

　　準確測定粒度是質(zhì)量控制的關(guān)鍵，常見測試方法包括：
　　?1.篩分法?
　　將鋯英粉樣品置于標準篩網(wǎng)上，通過振動或氣流使顆粒通過篩孔，根據(jù)篩余量計算粒度分布。該方法成本低、操作簡單，但難以檢測亞微米級顆粒。
　　?2.激光衍射法?
　　利用激光照射顆粒后的散射光強分布，反推顆粒尺寸。該方法測量范圍廣、重復(fù)性好，是工業(yè)中常用的粒度測試手段。
　　?3.顯微圖像法?

　　通過顯微鏡或掃描電子顯微鏡直接觀察顆粒形貌，結(jié)合圖像分析軟件計算粒徑。該方法可同時獲取顆粒形狀信息，但采樣量小，代表性有限。

　　?四、粒度對鋯英粉工業(yè)應(yīng)用的影響?

　　粒度直接決定鋯英粉的性能表現(xiàn)，典型應(yīng)用場景包括：
　　?1.陶瓷釉料?
　　細顆?？商嵘悦嬗捕扰c光澤度，而粗顆粒易導(dǎo)致釉面粗糙、氣孔增多。例如，在日用陶瓷中，控制鋯英粉粒度D50=10-15μm可實現(xiàn)遮蓋力與透明度平衡。
　　?2.耐火材料?
　　中顆粒鋯英粉用于澆注料時，可形成均勻氣孔結(jié)構(gòu)，提升抗熱震性；而細顆粒易導(dǎo)致燒結(jié)收縮過大，引發(fā)開裂。
　　?3.鑄造涂料?
　　粒度分布窄的鋯英粉可形成致密涂層，減少鑄件表面缺陷，同時降低涂料用量。
　　鋯英粉的粒度不僅是其物理特性的核心指標，更是連接原料、工藝與產(chǎn)品性能的橋梁。通過優(yōu)化粉碎工藝、準確測試及定制化控制，可顯著提升鋯英粉在陶瓷、耐火材料、鑄造等領(lǐng)域的附加值，推動工業(yè)材料向高性能、高可靠性方向邁進。未來，隨著納米技術(shù)與智能制造的融合，鋯英粉粒度控制將迎來更廣闊的創(chuàng)新空間。
